2019-10-15
1、熱壓罐系統的組成部分
熱壓罐是一套能實現溫度、壓力、真空的關聯控制，實現升溫、保溫、冷卻，加壓、保壓、泄壓工藝循環的，具有實時在線控制功能的設備系統，可用于金屬/非金屬膠接構件和樹脂基高強度玻璃纖維、碳纖維、硼纖維、芳綸纖維等復合材料制品的制造。
熱壓罐系統主要由以下幾個分系統組成。

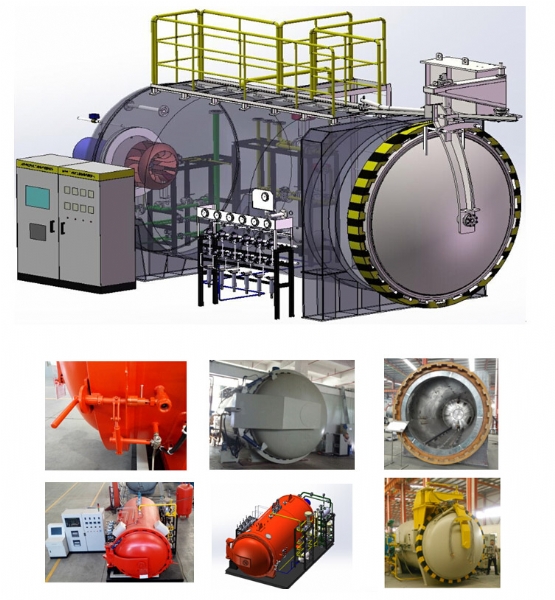

（1）熱壓罐罐體：罐門快開門機構、安全聯鎖裝置、隔熱層、承壓罐體。

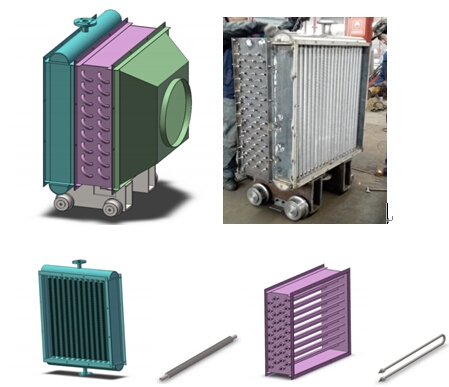

（2）加熱系統：電加熱器、換熱器等。

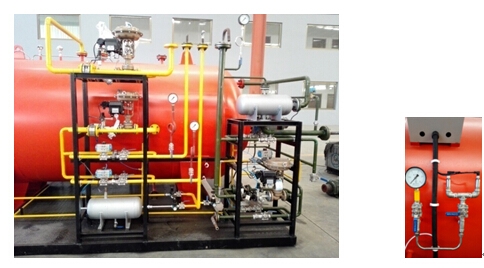

（3）壓力系統：壓力控制閥、管路、壓力變送器等組成壓力傳送與控制系統

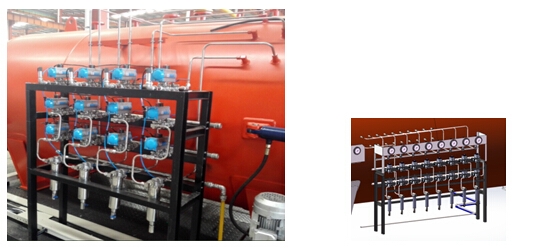

（4）真空系統：真空泵、管路、真空表和真空閥等組成。

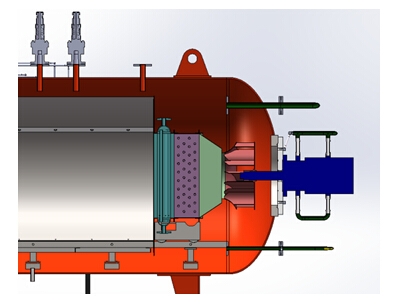

（5）循環系統：由循環風機、導風板、導流罩組成，實現熱流傳導和循環，形成均勻溫度場。
（6）冷卻系統：冷卻器、水冷閥組等組成，實現熱壓罐內控制速率降溫。
（7）供氣系統：壓縮機、制氮機、儲氣罐組成，給罐體供氣。
（8) 循環水系統：由循環水泵、水箱、冷卻塔、軟化水裝置、過濾器組成，向熱壓罐罐體冷卻器、循環風機、壓縮機、真空泵提供冷卻循環水。
（9)進出罐裝置：由進罐產品托車，軌道連接車或連接橋組成。
（10）罐內氣氛置換系統：由高壓風機、截止閥組成，用于大型熱壓罐，使用惰性氣體介質后，開罐門前置換罐內氣氛。

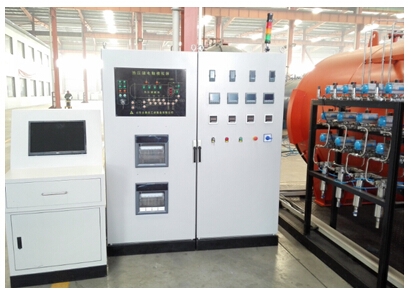

（11）控制系統：由上位機 、PLC組成，對壓力、溫度、冷卻等工藝參數全程實現高精度控制與實時記錄。
2、熱壓罐的基本技術參數（例）
項目 | 參數 | 說明 |
基本參數： |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
控制要求： |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
制造標準： |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
